Oproller
Van standaard tot op maat gemaakte, ingebouwde tandwielkasten
Extensieve ervaringen voor vervoer van ijzererts tot productie van staal
Minimale TCO
Oprollers en afrollers zijn belangrijke toepassingen in diverse industrietakken.
Afrollers zorgen ervoor dat materiaal van een bobijn afgerold wordt op een gecontroleerde manier. Oprollers zorgen ervoor dat materiaal op een bobijn opgerold wordt op een gecontroleerde manier.
Deze aandrijvingen zijn vrij kritisch. Indien deze niet functioneren ligt het ganse productie proces stil.
Diverse oproller en afroller toepassingen.
Voorbeeld van toepassingen van afrollers:
- staal van een coilband af te rollen om te knippen tot platen op lengte
- papier afroller in de productie van karton
- folie afrolsystemen voor labels en etikettage
Voorbeeld van toepassingen van oprollers:
- papier oprollen op het einde van de papiermachine
- kunststof folie oprollen op het einde van een plastiek extruder
- tapijt en textiel oprollen op het einde van een textielmachine
Voorbeeld van toepassingen van afrollers samen met oprollers:
- een brede metaal coilband slitten tot smalle banden
- een brede papiercoil slitten tot smallere coilbanden
- een coilband bekleden met een zink en aluminium legering in een verzinkingslijn
- een coilband met een kunststof laag bekleden

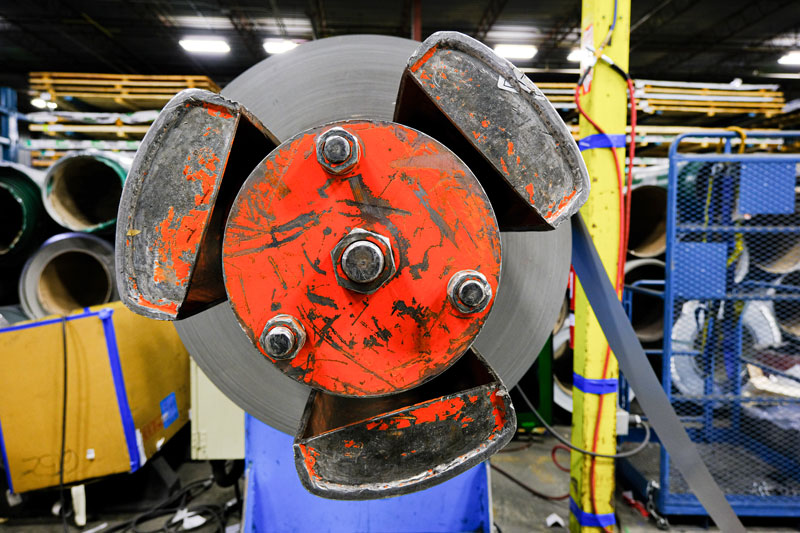

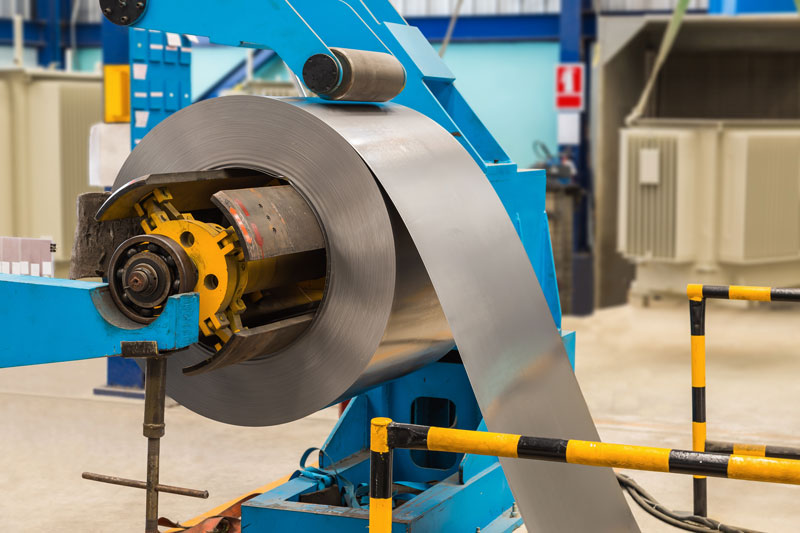

Opstelling van een coil.
Een coil van metaal, papier of andere zit op een coilhouder, meestal een holle buis. Deze wordt opgespannen, doorgaans met een conisch gedeelte voor het klemmen en centreren tussen twee conische doorns. Aan één zijde wordt de doorn aangedreven door een tandwielkast. Deze tandwielkast kan samen met de doorn axiaal bewegen om de coil te ontkoppelen en te wisselen met een andere.
Aandrijvingen van coils.
De aandrijvingen van coils hebben een variabel toerental. Omdat bij een lineaire snelheid van het materiaal, bij een bijna lege coil, de aandrijving sneller moet draaien dan bij een volle coil. Bij lichte coils en bobijnen zoals in textiel en kleine bobijnen papier worden doorgaans motorreductoren gebruikt.
Voor plaatsbesparing en praktische redenen zijn het dikwijls haakse motorreductoren die met hun holle as rechtstreeks op de machine as zitten.
Bij hogere snelheden zijn het één of tweetraps aandrijvingen. Bij lagere toerentallen gebruikt men veelal planetaire aandrijvingen gezien hun grotere overbrengingsverhouding met tevens een compacte opbouw.
Bij lagere snelheden en hogere aandrijfkoppels zoals in staal toepassingen zijn het vooral planetaire aandrijvingen en cyclodrive aandrijvingen. Ook de aandrijvingen met standaard parallelle assen waarbij de motor gekoppeld is met een elastische koppeling worden hier toegepast.
De motoren zijn klassiek veelal DC motoren om aan variabele snelheden te kunnen werken. DC motoren worden wel meer en meer vervangen door AC motoren omdat deze minder onderhoud vergen en wisselstukken van oudere DC motoren sturingen stilaan minder beschikbaar zijn.
De MGH troeven,
als de partner voor aandrijvingen van op en afrollers.
Ondanks het zeer kritische aandrijvingen zijn, is er niet altijd een spare aandrijving aanwezig.
Om de aandrijving zo kort mogelijk te missen kan MGH snelle revisies uitvoeren met een korte doorlooptijd.
Door de merkonafhankelijkheid heeft MGH ook de brede ervaring in revisies van verschillende merken van aandrijvingen in deze sector.
MGH predictieve activiteiten
Om tijdig beginnende schade op te sporen worden meer en meer condition monitoring technieken onsite uitgevoerd door MGH zoals:
- trillings-metingen en –analyse
- olie analyse
- onsite inspectie van lagerspeling, tandwielen, uitlijning en koppelingen
Materialen voor aandrijvingen van oprollers en afrollers.
MGH heeft een gans gamma aan kwaliteitsproducten hiervoor zoals:
- aandrijvingen van alle aard
- elastische koppelingen, breekkoppelingen, slip-en andere koppelingen, krimpschijven
- alle slijtage wisselstukken voor koppelingen
- MGH breathers
- andere…
MGH breathers die vermijden dat vocht in de smeerolie komt
MGH breathers zijn voor deze aandrijvingen de ideale ontluchters die via hun vochtopname de smeerolie in de aandrijvingen een betere smeercapaciteit geven voor lagers en tandwielen en roestvorming in de aandrijving voorkomen.
Langere standtijden dus met grote besparingen
